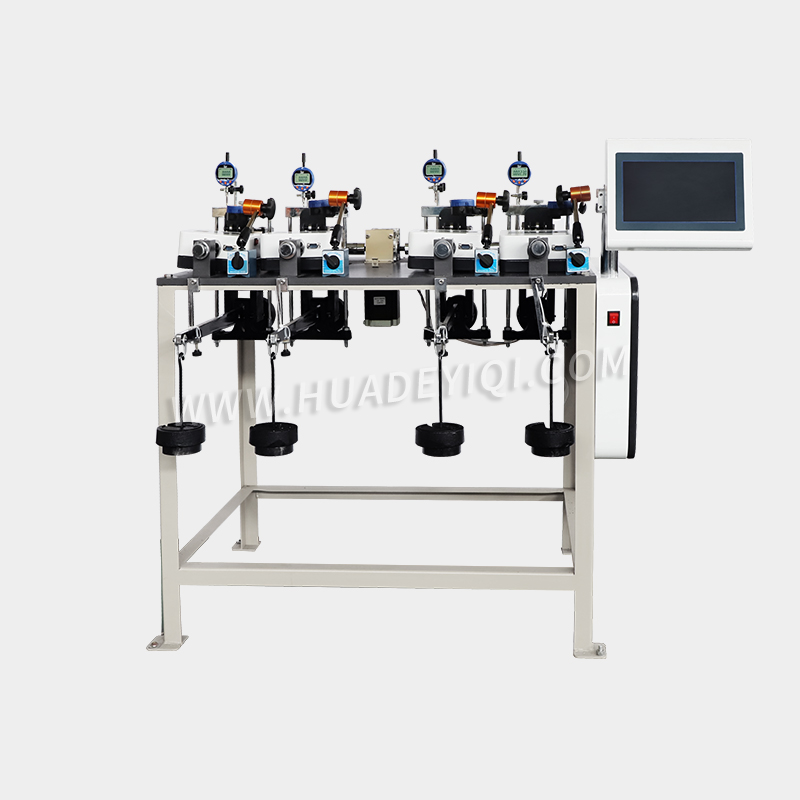

ZJ-4A应变控制式直剪仪

产品信息：



我公司电动直剪仪用于测定土的抗剪强度,采用高分辨率彩屏显示，智能微电脑控制实现了工作过程自动化、操作方便、jing度度高、,速率稳定、性能可靠、外形美观,仪器采用高性能伺服电机作为驱动源,大大降低了仪器振动。电动剪切速率任选,可快速改变速率,使用方便,耐用,可同时做四个试样的试验剪切,退回具有自动停机机构。主要特点是：传动方式由原来的直流伺服电机改为小巧的步进电机、电机供电由原来的 220V 改为 24V 安全电压、杠杆的力点由原来的刀口式改进为轴承式，该仪器较以往更安全、灵敏、小巧、更适用、噪音更低。因此，该仪器的使用为试验室自动化打好的良好基础。本仪器主要用于测定图的抗剪强度。通常采用四个土样。分别在不同的垂直压力下（400Kpa、300Kpa、200Kpa、100Kpa、50Kpa 可选），施加水平力进行剪切以求得破坏时剪应力，然后根据库伦定律确定土的抗剪强度参数、内摩察角和凝聚力。（执行标准：50123-2019 GB/T50123-2019 JTGE40-2007中的T0140-1993/T0141-1993/T0142-1993/0143-1993/T0176-2007）。《四联电动仪器净重 180kg（含砝码），外形尺寸（1100*780*1200）mm。》



产品特点：



1、5 速直接选择（0.02～2.4）mm/min 或无极调速

2、彩色液晶显示

3、可用旋钮直接控制电机正反转

4、限位保护

5、带有二级减速器和高细步进电机驱动器，zui低速率无振动



控制器参数：



1、电源 AC=220V

2、zui大功率：250w

3、剪切速率：0.02mm/min-2.4mm/min（五速或无极调速）
